Большинство газов, опасных для жизни человека, не имеют ярко выраженного цвета и запаха. Определить их наличие и свести потенциальную опасность к минимуму реально, с помощью газоанализаторов.

 "КИП-консалт" разрабатывает и производит газоанализаторы газа с различными принципами измерений в стационарном и переносном исполнении. Приборы доказали свою пользу и эффективность в работе практически во всех отраслях : энергетика,  машиностроение, нефтехимия, золотодобыча, металлургия, химическая, агропромышленная  и других отраслях.

Газоанализатор – это прибор, анализирующий различного рода газовые среды,определяющий состав газовой смеси и измеряющий количество и концентрацию необходимого в ней компонента.

На рынке представлено широкое многообразие газоанализаторов:

ГАЗОАНАЛИЗАТОРЫ ПО СПОСОБУ РАБОТЫ:

• Автоматические газоанализаторы прибор для измерения концентрации газа, который работает с минимальным участием человека, отбор пробы происходит автоматически и в максимально короткие сроки. чем обеспечивается автоматизированный процесс контроля концентрации горючих и токсичных газов в воздухе.

• Ручные газоанализаторы устройства где требуется вмешательство специалиста, для отбора пробы, для установки чувствительного элемента, для определения концентрации визуальным способом. Яркий пример ручных газоанализаторов я являются индикаторные трубки  и газоизмерительные , газовые трубки таким производителей : Газовые трубки Dräger, Индикаторные трубки ЗАО «Крисмас+», Индикаторные трубки GASTEC,Индикаторные трубки Kitagawa, трубки индикаторные ТИ-36, ИТ-45, ИТ-46, индикаторные трубки Honewell и индикаторные полоски Honewell

ГАЗОАНАЛИЗАТОРЫ ПО ПРИНЦИПУ ДЕЙСТВИЯ:

• Химические или объемно-манометрические анализаторы;
• Газоанализаторы, основанные на физико-химическом и физическом методах:хроматографические, термохимические, фотоколориметрические (жидкостные и ленточные), электрохимические,фотоионизационные;
• Физические газоанализаторы (основанные на физических методах анализа):термокондуктометрические, денсиметрические, магнитные, оптические

ГАЗОАНАЛИЗАТОРЫ ПО ФУНКЦИОНАЛЬНЫМ ВОЗМОЖНОСТЯМ:

• Индикаторы и течеискатели;

• Сигнализаторы

• Газоанализаторы

ГАЗОАНАЛИЗАТОРЫ ПО КОНСТРУКТИВНЫМ ОСОБЕННОСТЯМ:

• Однокомпонентные и многокомпонентные;

• Одноканальные и многоканальные;

• Общепромышленные и взрывозащищенные

ГАЗОАНАЛИЗАТОРЫ ПО ФОРМ-ФАКТОРУ:

• Портативные газоанализаторы – малогабаритные устройства индивидуального применения, которые служат дополнительной защитой безопасности человека и сигнализируют при превышении концентрации того или иного газа;

• Переносные газоанализаторы – устройства, занимающие промежуточную нишу между стационарными и портативными, объединяют в себе функционал и тех, и других, измеряют большее количество веществ, имеют альтернативные методы определения концентрации, не привязаны к конкретной точке отбора, обладают более широкими возможностями;

• Стационарные газоанализаторы – устройства, предназначенные для стационарной установки в определенной зоне для автоматического непрерывного измерения концентрации газов.

Методы определения концентрации газов и вредных веществ реализованные в газовых сенсорах и датчиках:

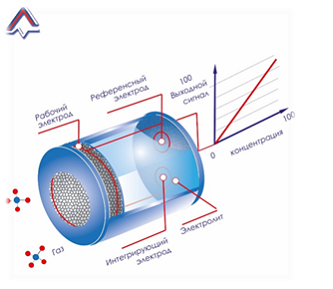

ЭЛЕКТРОХИМИЧЕСКИЙ СЕНСОР

В основе данного сенсора - процесс электролиза. Датчик состоит из трех электродов - рабочего (газопроницаемой пленки с нанесенным катализатором из драгоценного металла), референсного и интегрирующего, - которые размещены в корпусе с электролитом.

Ток, возникающий в ходе химических реакций на рабочем и интегрирующем электродах, пропорционален концентрации измеряемого газа.

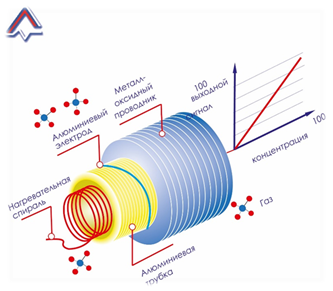

ПОЛУПРОВОДНИКОВЫЙ СЕНСОР

Чувствительный элемент датчика - полупроводник с металлоксидным напылением, сопротивление которого меняется при контакте с газом. Датчик состоит из нагревательной спирали и проводника, нанесенного на трубку из глинозёма, а по краям трубки находятся контакты из драгоценного металла, предназначенные для измерения сопротивления. При попадании газа на поверхность датчика он окисляется, что приводит к уменьшению электрического сопротивления, которое преобразуется в концентрацию.

ТЕРМОКАТАЛИТИЧЕСКИЙ СЕНСОР

Самый распространенный и универсальный тип датчика, принцип работы которого основан на вычислении количества тепла, выделяемого при сгорании горючего газа или паров в катализаторе. Архитектурно датчик состоит из двух чувствительных элементов – рабочего и компенсирующего. Рабочий элемент представляет собой спираль из драгоценного металла (как правило, платины) и катализатора, чувствительного к горючим газам. Воздушная смесь, содержащая горючий газ, вступает в реакцию с катализатором, увеличивая температуру элемента, и, как следствие, приводит к изменению электрического сопротивления спирали в почти линейной зависимости от концентрации газа. Компенсирующий элемент состоит из платиновой спирали и стекла, которое не обладает чувствительностью к горючим газам, и предназначен для компенсации окружающих условий.

ФОТОИОНИЗАЦИОННЫЙ (ФИД) СЕНСОР

В фотоионизационных датчиках измеряемый газ ионизируется с помощью ультрафиолетового света, а это, в свою очередь, приводит к возникновению электрического тока. Когда газ попадает в ионизационную камеру, он подвергается воздействию УФ-света, под воздействием которого газ начинает терять электроны и генерировать катионы (положительные ионы). Электроны и катионы, в свою очередь, притягиваются катодом и анодом, возбуждая электрический ток, который пропорционален значению концентрации.

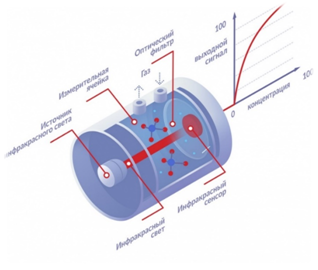

ОПТИЧЕСКИЙ

Данный принцип измерения основан на известном факте о том, что многие газы поглощают инфракрасные лучи и каждый из этих газов имеет определенный спектр поглощения. Сенсор состоит из источника ИК-света и датчика, между которыми установлены оптический фильтр и измерительная ячейка. Поступая в измерительную ячейку, газ поглощает некоторое количество инфракрасного света, а датчик при этом фиксирует снижение интенсивности поступающего ИК-света и на базе известной зависимости (калибровочной кривой) генерирует выходной сигнал. Несмотря на то, что зависимость не линейная, она хороша известна производителям датчиков.

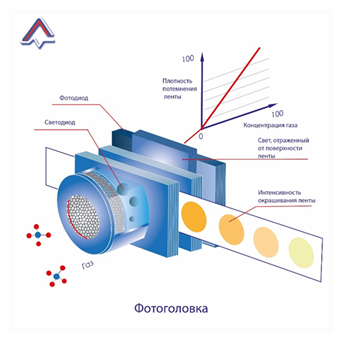

СПЕКТРОФОТОМЕТРИЧЕСКИЙ ДАТЧИК

Основан на измерении скорости изменения оптической плотности (скорости потемнения) реактивной ленты, пропорциональной концентрации определяемого вещества.

Преимущества:

• Сохранение рабочих свойств после воздействия высоких концентраций вредного вещества;

• Контролируемый ресурс датчика, сопоставимый со сроком службы сенсора;

• Уникальные определяемые вещества;

• Простота замены, обслуживания

Переносные газоанализаторы КИП-МГ - это портативные анализаторы газа, с дифузионным или принудительным способом отбора пробы, с различными принципами обнаружения, во взрывозащищенном исполнении с широкими функциональными характеристиками - всё это ГАЗОАНАЛИЗАТОРЫ СЕРИИ КИП-МГ.
