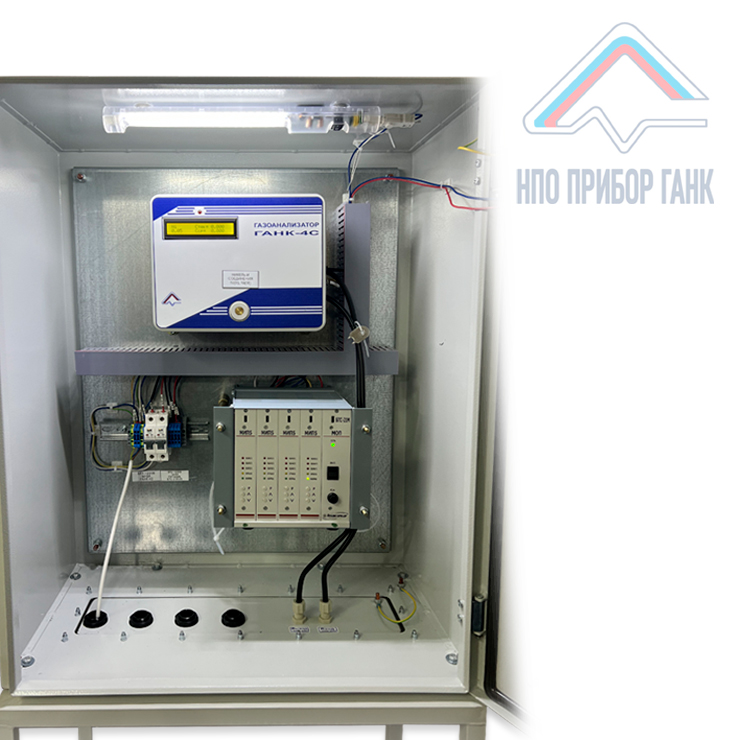

Шкаф загазованности с 1 газоанализатором

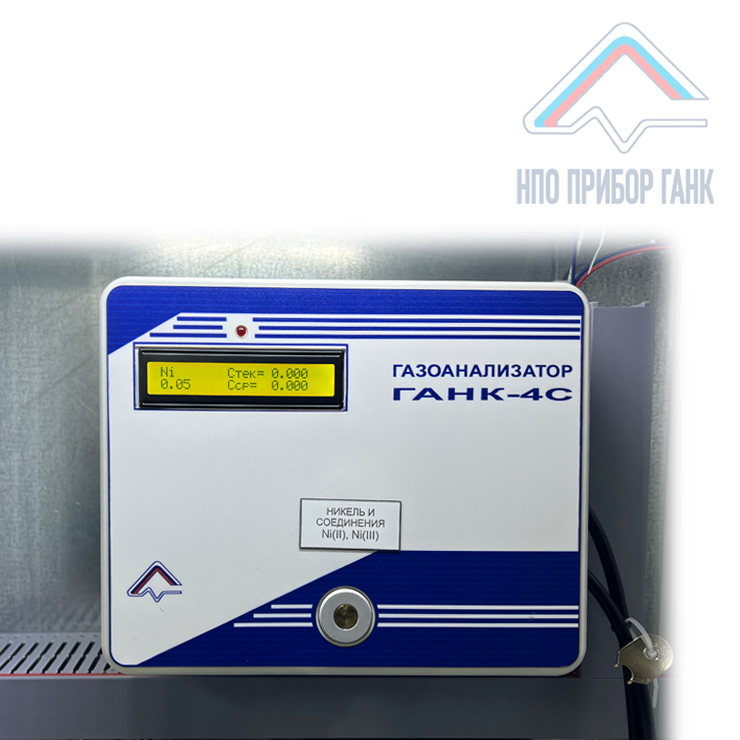

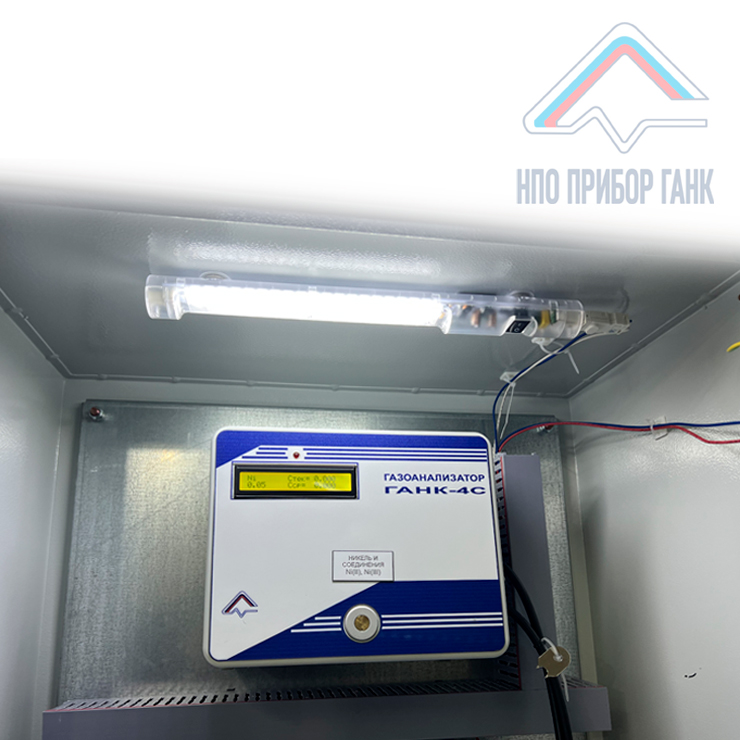

Шкаф контроля и управления загазованности, щиты газового контроля предназначен для установки газоанализаторов ГАНК, с целью дальнейшего сбора информации с них, обработки полученной информации о концентрации и достижения установленных пороговых значений, управления световыми и звуковыми оповещателями, а также выдачи сигналов для внешними исполнительными устройствами и управления системами автоматизации (АСУ ТП) и противоаварийной защиты (ПАЗ) и в целом всех систем промышленной безопасности (вентиляции, световой и звуковой сигнализации, налива нефтепродуктов и др.).

Шкаф (щит) совместно с газоанализаторами применяется для работы автономно или в составе информационно-измерительных комплексов для контроля загазованности воздуха рабочей зоны, обеспечения промышленной безопасности объектов различного назначения, в т.ч. в автоматических системах контроля загазованности.

Оборудование может исполняться как в общепромышленном исполнении так и в взрывозащищенном исполнении.

Конструктивно и функционально шкафы управления могут существенно различаться в зависимости от отрасли, непосредственного назначения устройств.

Учитывают также:

Напряжение питания, полную потребляемую мощность и другие электрические параметры.

Условия эксплуатации.

Степень защиты от влаги и пыли, материал и покрытия оболочке, учитываются необходимость принудительного охлаждения или обогрева.

Тип внешних коммуникаций.

Количество аналоговых, линейных и импульсных выходов.

Поддерживаемые протоколы цифровой связи совестимы с применяемой системой контроля и управления.

Конструктивные особенности шкафов сигнализации

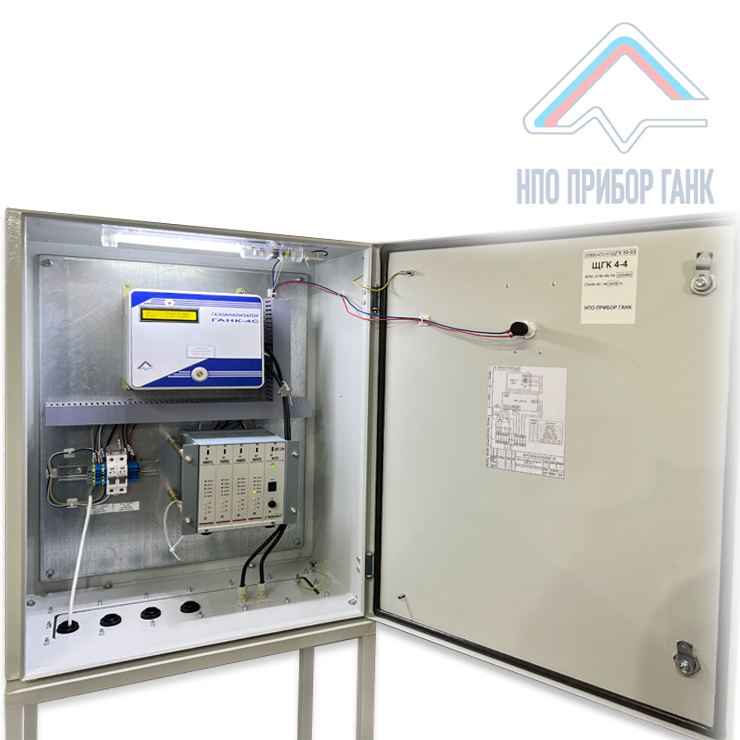

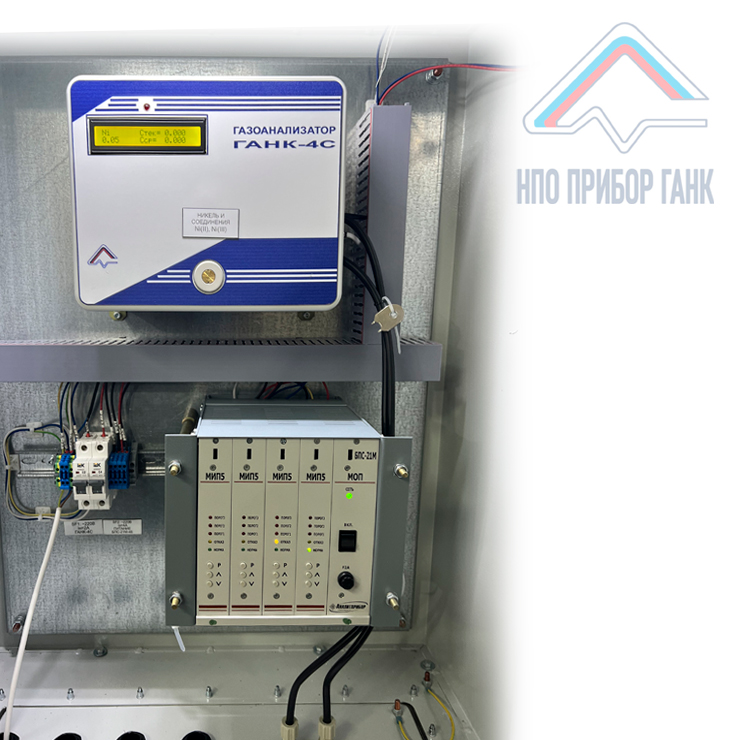

Оборудование состоит из нескольких узлов: оболочки, панели с сигнальными лампами или светодиодами, коммутационной аппаратуры входных и выходных цепей, управляющего контроллера, звуковых устройств.



Световые панели и звуковые устройства предназначены для непосредственного оповещения оператора или дежурного персонала. К ним подключены датчики, реле, измерительные устройства, контролирующие технологические параметры или оборудование.



Коммутационная аппаратура служит для переключения сигнальных и питающих цепей, их защиты от коротких замыканий и перегрузок.



Контроллер осуществляет прием сигналов с первичных устройств, обработку данных, формирование сигналов на включения оповещений, передачу информации на удаленные пункты.



Для увеличения надежности шкафы сигнализации могут подключаться к 2 независимым линиям электроснабжения, комплектоваться системой бесперебойного автономного питания.

Оборудование изготавливают на заказ или выбирают подходящее из типовых решений.
